第11章 FFT 兼容入口

📌 考试定位：FFT 主内容已经并入 第5章 DFT、FFT 与工程频谱。本页保留 /notes/digital-signal-processing/chapter11/ 旧链接，避免已有引用断开，同时提供考前最常用的 FFT 速查。

0. 先用一句话抓住本章

FFT（Fast Fourier Transform）不是新的变换，而是 快速计算 DFT 的算法。考试中通常不要求你推完整算法，而是要求会：

• 写 DFT / IDFT 定义；
• 画或读 8 点 DIT / DIF FFT 流图；
• 判断 bit reversal 顺序；
• 计算复数乘法和复数加法数量；
• 解释 DIT 与 DIF 的输入输出顺序差异。

完整 DFT 性质、实序列对称、谱线 Hz 换算、DFT 长度变化、Overlap-add / Overlap-save 请回到 第5章。

1. 30 秒公式速查

编号	公式 / 结论	名称	看到什么题干就用
11.1	$W_N=e^{-j2\pi/N}$	旋转因子	DFT、FFT、twiddle factor
11.2	$X[k]=\sum_{n=0}^{N-1}x[n]W_N^{kn}$	DFT	直接计算或推导蝶形
11.3	$x[n]=\frac1N\sum_{k=0}^{N-1}X[k]W_N^{-kn}$	IDFT	从频域回时域
11.4	$W_N^{k+N/2}=-W_N^k$	半周期性质	蝶形后一半输出的减号
11.5	$W_N^{2rk}=W_{N/2}^{rk}$	可约性	DIT 把 N 点拆成两个 N/2 点
11.6	级数 $=\log_2N$	radix-2 FFT stage 数	问 N 点 FFT 有几级
11.7	每级蝶形数 $=N/2$	butterfly 数	计算复杂度
11.8	复乘 $=\frac{N}{2}\log_2N$	FFT 乘法次数	与直接 DFT 比较
11.9	复加 $=N\log_2N$	FFT 加法次数	与直接 DFT 比较
11.10	DIT：输入比特反转，输出正常	DIT 顺序	画 8 点 DIT
11.11	DIF：输入正常，输出比特反转	DIF 顺序	区分 DIT/DIF

2. 5 分钟直觉

直接 DFT 每个 $X[k]$ 都要对 $N$ 个样本求和，总共 $N$ 个 $k$，所以复乘大约是 $N^2$。FFT 的想法是：不要每个频率都从头算，而是把一个 N 点 DFT 拆成两个 N/2 点 DFT，再拆成四个 N/4 点 DFT，直到 2 点 DFT。

2 点 DFT 最简单：

$$X[0]=x[0]+x[1]$$ $$X[1]=x[0]-x[1]$$

这就是蝶形运算的最小单元。更大的 FFT 只是把很多蝶形按规律连起来。

3. DIT FFT 速查

DIT（Decimation-In-Time）先把输入按时间索引的奇偶拆开：

$$x_0[r]=x[2r],\quad x_1[r]=x[2r+1].$$

由 DFT 定义可得：

$$X[k]=X_0[k]+W_N^kX_1[k],\quad 0\le k\le N/2-1$$

后一半利用 $W_N^{k+N/2}=-W_N^k$：

$$X[k+N/2]=X_0[k]-W_N^kX_1[k].$$

所以一个 DIT 蝶形就是：上输出相加，下输出相减。

X0[k] ───────┬──── X[k]       = X0[k] + W_N^k X1[k]
             │
             │
X1[k] ── W ──┴──── X[k+N/2]   = X0[k] - W_N^k X1[k]

8 点 DIT 输入顺序

N = 8 需要 3 位二进制。把索引二进制反转：

正常索引	二进制	反转后	DIT 输入顺序
0	000	000	0
1	001	100	4
2	010	010	2
3	011	110	6
4	100	001	1
5	101	101	5
6	110	011	3
7	111	111	7

因此 8 点 DIT FFT 左侧输入通常排成：

$$x[0],x[4],x[2],x[6],x[1],x[5],x[3],x[7].$$

输出是正常顺序：

$$X[0],X[1],\ldots,X[7].$$

读图提醒： 看三件事就够：左边输入是否比特反转；中间是否有 $\log_2 8=3$ 级；每一级蝶形跨距是否逐级变大。

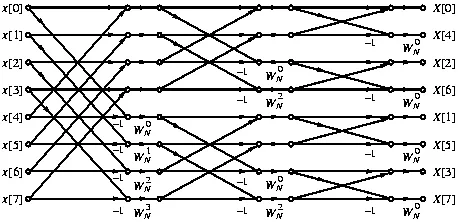

4. DIF FFT 速查

DIF（Decimation-In-Frequency）把输入按前后两半拆开。它的结论和 DIT 很像，但数据流方向不同。

特性	DIT FFT	DIF FFT
抽取对象	time index，按奇偶拆输入	frequency index，输出奇偶拆分
输入顺序	比特反转	正常顺序
输出顺序	正常顺序	比特反转
蝶形乘法位置	常理解为先乘再加减	常理解为先加减再乘
计算量	$\frac N2\log_2N$ 复乘，$N\log_2N$ 复加	相同

记忆口诀：DIT 先乱后顺，DIF 先顺后乱。

5. 典型题精讲

例题 1：计算 FFT 复杂度

题目： N = 256 时，直接 DFT 和 radix-2 FFT 的复数乘法次数分别是多少？

解答：

直接 DFT：

$$N^2=256^2=65536.$$

FFT：

$$\frac{N}{2}\log_2N=128\times8=1024.$$

答案： 直接 DFT 需要 65536 次复乘；FFT 需要 1024 次复乘。

易错提醒： $\log_2 256=8$，不是 $\log_{10}$。

例题 2：8 点 DIT 的比特反转

题目： 8 点 DIT FFT 中，正常索引 $n=3$ 的样本在比特反转后放到哪里？

解答：

N = 8，需要 3 位二进制：

$$3=(011)_2.$$

反转后：

$$(011)_2\to(110)_2=6.$$

答案： $x[3]$ 在比特反转顺序中对应位置 6。

易错提醒： 必须补足固定位数再反转。N=8 用 3 位；N=16 用 4 位。

例题 3：蝶形计算

题目： 已知某个 DIT 蝶形中 $X_0[k]=2+j$，$X_1[k]=1-j$，$W_N^k=-j$。求两个输出。

解答：

先算旋转后的下支路：

$$W_N^kX_1[k]=(-j)(1-j)=-j+j^2=-1-j.$$

上输出：

$$X[k]=X_0[k]+W_N^kX_1[k]=(2+j)+(-1-j)=1.$$

下输出：

$$X[k+N/2]=X_0[k]-W_N^kX_1[k]=(2+j)-(-1-j)=3+2j.$$

答案： $X[k]=1$，$X[k+N/2]=3+2j$。

易错提醒： 下输出是减去整个 $W_N^kX_1[k]$，不是只给虚部变号。

6. 易错点表

❌ 错误做法	✅ 正确做法	来源
把 FFT 当成新变换	FFT 只是快速计算 DFT 的算法	概念题
DIT 输入按正常顺序画	DIT 输入是 bit-reversed，输出正常	8 点 DIT 图
DIF 输出按正常顺序画	DIF 输入正常，输出 bit-reversed	8 点 DIF 图
忘记 IDFT 的 $1/N$	IDFT 必须除以 $N$	频域回时域
复乘数量写成 $N\log_2N$	radix-2 FFT 复乘常用 $\frac N2\log_2N$	复杂度题
不补足二进制位就反转	N=8 用 3 位，N=16 用 4 位	bit reversal
蝶形后一半忘记减号	$X[k+N/2]=X_0[k]-W_N^kX_1[k]$	DIT 推导

7. 本章 90 分检查清单

• 能说明 FFT 和 DFT 的关系。
• 能写出 $W_N$、DFT、IDFT 定义。
• 能给出 8 点 DIT 输入比特反转顺序。
• 能计算 $N=2^m$ 时的 stage 数、蝶形数、复乘和复加数量。
• 能区分 DIT 和 DIF 的输入输出顺序。
• 能完成一个简单蝶形的复数计算。

8. 自测题与答案

1. FFT 是新的傅里叶变换吗？
   答案： 不是。FFT 是快速计算 DFT 的算法，结果与 DFT 完全相同。

2. N=32 的 radix-2 FFT 有几级？
   答案： $\log_2 32=5$ 级。

3. N=32 的复乘和复加次数是多少？
   答案： 复乘 $=\frac{32}{2}\times5=80$；复加 $=32\times5=160$。

4. N=16 时，索引 $3$ 比特反转后是多少？
   答案： $3=(0011)_2$，反转为 $(1100)_2=12$。

5. DIT 和 DIF 的一句话区别是什么？
   答案： DIT 输入比特反转、输出正常；DIF 输入正常、输出比特反转。

9. 和第5章的关系

第5章是考试主章节：DFT 性质、实序列对称、Parseval、循环移位、循环卷积、谱线 Hz 换算、DFT 长度变化、Overlap-add / Overlap-save 都在那里。本页只保留 FFT 旧链接和速查内容。复习时请优先使用 第5章。
